موضوع: سازه هاي فولادي سبك (LSF) چيست؟ (دیگر به آجر و سیمان نیازی نیست!)

  1. #1


    raha mehr آواتار ها


    رشته کارشناسی
    مهندسی عمران
    محل سکونت
    بوشهر
    پوینت
    7,808
    نوشته های وبلاگ
    1
    ارسال تشكر
    8,751
    تشكر شده 5,019 بار در 1,216 پست

    سازه هاي فولادي سبك (LSF) چيست؟ (دیگر به آجر و سیمان نیازی نیست!)

    سيستم سازه اي فولادي سبك (LSF)، يك سيستم سازه اي پيشرفته است كه در انواع ساخت و سازها مانند ويلاها، خانه هاي

    ويلايي تك خانه وار و چندخانوار ، ساختمانهاي مسكوني و اداري يك، دو و سه طبقه، هتل ها و هتل آپارتمانها، ساختمانهاي مدارس و

    دانشگاهي، رستورانها و .... داراي كاربرد مي باشد.


    سيستم سازه هاي فولادي سبك (LSF) يكي از مناسبترين سيستم هاي ساختماني است كه امروزه در جهان مورداستفاده قرار مي

    گيرد. اصلي ترين عامل در سازه هاي فولادي سبك، مقاطع فولادي جدار نازك (LGS) ميباشد. مقاطع فولادي جدار نازك، مقاطع فلزي

    سرد نورد شده اي ميباشند كه با استفاده از ورقهاي فولادي نازك و با استفاده از روش Roll Forming شكل دهي ميشوند. داشتن

    ضخامت يكنواخت در عرض مقاطع و استفاده از روش Roll Forming براي ساخت آنهاست كه باعث ميگردد، توليد مقاطع در حجم بسيار

    بالا و با كيفيت مناسب و يكنواخت انجام گيرد. مقاطع فولادي جدار نازك، سبك بوده و به راحتي قابل حمل ميباشند. بخشهاي مختلف

    ساختمان را به راحتي مي تواند بااين مقاطع مونتاژ نمود. اين عوامل باعث ميگردد كه عمليات ساخت با اين سيستم بسيار سريع

    باشد. • مزاياي مقاطع فولادي جدار نازك اغلب مصالح مورد استفاده در سيستم سازه هاي فولادي سبك قابل بازيافت بوده و 100

    درصد مصالح پرتي كه در طول ساخت سيستم ايجاد ميگردد، قابل بازيافت مي باشد. مقاطع فولادي جدار نازك مقاطع بسيار مقاومي در

    مقابل خوردگي، كج شدگي و ايجاد ترك مي باشند. مقاطع مورد نياز براي ساخت ساختمان با سيستم (LSF) مي توانند با طول هاي

    دقيق مورد نياز سفارش داده شوند كه اين كار باعث مي گردد حجم عمليات و تعداد كارگر مورد نياز در محل سايت كاهش يافته ونيز پرت

    مصالح نيز به حداقل ممكن برسد. مصالح موردنياز براي ساخت اين سيستم حداقل 67 درصد سبك تر از مصالح مرسوم در ساخت و

    ساز مي باشد. جهت گيري كنوني سازه هاي فولادي سبك به سمت تكنيك پانل هاي پيش ساخته (Panelization) است كه در اين

    روش ديوارهاي ساختمان در محل كارخانه و تحت شرايط كنترل شده مونتاژ شده و سپس به محل سايت جهت نصب منتقل مي گردند.

    اين روش باعث بالا رفتن سرعت نصب اين سيستم در محل كارگاه مي گردد. پروسه شكل دهي و ساخت مقاطع فولادي جدار نازك يك

    سري سوراخهاي استاندارد در جان اين مقاطع ايجاد مينمايند كه عبور دادن سيم ها و لوله ها از داخل اين سوراخها باعث ايجاد تسهيل

    در نصب سيستم هاي الكتريكي و لوله كشي ها در داخل ديوار مي گردند. اين سيستم نسبت به بقيه مصالح مزيت هاي بالاتري دارد.

    برخي از اين خصوصيات به شرح ذيل ميباشد. • انعطاف پذيري اين مقاطع ميتوانند به صورت اعضاي تكي و يا اينكه به صورت پانل هاي

    آماده شده در كارخانه، به سايت منتقل گردند. تنوع ضخامت و ابعاد مقاطع جدار نازك امكان انعطاف پذيري زيادي را در مرحله طراحي

    ايجاد مي نمايند. به عنوان نمونه در طراحي يك سيستم خاص كه ارتفاع تيرچه ها بايد محدود باشد، بدون اينكه فواصل المانهاي كف و يا

    ديوار را تغيير داد، ميتوان با تغيير ضخامت مقطع جدار نازك، اين محدوديت را برآورده نمود. • بادوام در مقاطع فولادی جدار نازك جمع

    شدگي و تغيير شكل و كج شدگي مقطع وجود نداشته و لذا مشكلات ايجاد شده براي پانلهاي چوبي و پانل هاي گچي متصل شده به

    اين اجزاي فلزي نيز به حداقل ممكن كاهش خواهد يافت. همچنين فلز يك ماده غيراورگانيك بوده و بنابراين در مقابل رطوبت و هجوم

    حشرات مقاوم بوده و چرخش، كج شدگي، جدادگي، ترك و خزش در آن ايجاد نخواهد شد. • وزن سبك مقاطع فولادي جدارنازك بدليل

    سبك بودن به راحتي قابل حمل و جابجايي در محل كارگاه بوده و لذا هزينه مربوط به كارگر را كاهش داده و نيز باعث خستگي مفرط

    نميگردد. • قوي بودن مقاطع (Strong) اين مقاطع و سيستم سازه اي به راحتي ميتواند بالاترين نيروهاي زلزله و باد را تحمل نمايد. •

    داراي ثبات در ابعاد بدليل اينكه فلز ماده اي است كه در مقايسه با مصالح اورگانيك، در مراحل پروسه مختلف شكل ميگيرد، بنابراين

    مقاطع كاملاً صاف، و هم شكل بوده و داراي كيفيت يكساني ميباشند. • مقاوم در برابر آتش مقاطع فولادي، مصالح غيرقابل اشتعال

    ميباشند. اين مصالح نمي سوزند و باعث گسترش حريق در فضاهاي مختلف ساختمان نمي گردند. بنابراين مالكان مي توانند هزينه

    بيمه كمتري را براي بيمه نمودن ساختمان در برابر آتش بپردازند. • مقاومت(Strength) مقاطع فولادي جدار نازك سرد نورد شده، در

    مقايسه با ديگر مصالح ساختماني داراي بالاترين نسبت مقاومت به وزن مي باشند. مزاياي سيستم ساختماني سازه هاي فولادي

    سبك براي ساخت و ساز: براي طراحان: • انعطاف در طراحي براي وجود تنوع زياد در شكل مقاطع فولادي جدار نازك و اجزايي كه براي

    تكميل اين سيستم ساختماني توليد مي گردد، امكانات نامحدودي را براي طراح جهت ارائه ايده هاي مختلف طراحي، ايجاد مي نمايد.

    لذا طراح مي تواند از اين سيستم در انواع پروژه هاي ساختماني با كاربريهاي متنوع، بدون نياز به توليد مقاطع و مصالح خاص، استفاده

    نمايد. • تنوع در مصالح نما(Variety of Finishes) سطوح بيروني ساختمان باسيستم LSF، مي تواند با انواع مصالح نمايي كه معمار

    پروژه مي خواهد، پوشش داده شود. از نماهاي قابل استفاده ميتوان به مصالح بنايي و آجر، انواع سنگ هاي نما، نماهاي

    آلومينيومي، نماهاي چوبي، مصالح سراميكي، نماي PVC، و .... اشاره نمود. در سطوح داخلي ساختمان، پانل هاي گچي

    (Gypsum Wallboard) مستقيماً بر روي المانهاي فولادي جدار نازك ديوار متصل مي گردند. • برآورده نمودن الزامات استانداردهاي

    مربوط به

    عملكرد ساختمان سيستم سازه هاي فولادي سبك (LSF) به راحتي مي تواند بالاترين ضوابط استانداردهاي مربوط به طراحي سازه،

    انرژي، مقاومت در برابر آتش و عملكرد صوتي رابرآورده نمايد. • سيستم ساختمان مدرن سيستم LSF يك سيستم ساختماني كاملاً

    سازگار با مدرن ترين سيستم هاي ساختمان سازي در دنيا مي باشد. براي سازندگان: • سرعت در اجراي سيستم سيستم LSS، يك

    سيستم سريع و آساني بوده و بدون استفاده از نيروهاي كاري با تخصص بالا قابل اجرا مي باشد. بدليل سبك بودن وزن اجراي سازه

    هاي فولادي سبك نسبت به مصالح مرسوم ديگر، المانها به راحتي قابل حمل و نصب بوده ، در نتيجه سرعت كار بسيار بالاست. به طور

    معمول در سيستم هاي متداول يك تيم با تجربه چهار نفره قادر هستند تمام ديوارهاي يك خانه سه اتاق خوابه را در يك روزنصب نمايند.

    اين سرعت باعث مي گردد كه زمان اتمام پروژه به حداقل ممكن برسد. • زمان توقف كم بدليل اينكه اين سيستم قابليت نصب در تمام

    شرايط جوي مانند هواي خشك و در سرماي شديد را دارا مي باشد و از طرفي زمان اندكي را براي نصب در كارگاه نياز دارد، لذا به طور

    معمول مي توان در تمام فصول سال و در تمام شرايط جوي اين سيستم ساختماني رانصب نمود. • فعاليتهاي موازي و بدون وقفه در

    بخشهاي ديگر ساختمان به دليل اينكه سيستم سازه اي ساختمان و پوشش خارجي آن بسيار سريع نصب مي گردد، لذا بقيه

    فعاليتهاي ساختمان مانند تاسيسات مكانيكي و برقي و نازك كاري سطوح داخلي ، مي توانند به طور مستقل و به موازات تكميل شدن

    نماي بيرون انجام گيرند . • سهولت در نصب سيستم هاي تاسيساتي كليه كابلهاي برق ، لوله هاي آب و داكتهاي تاسيساتي مي

    توانند قبل از نصب پانلهاي گچي سطوح داخلي به راحتي در فضاهاي خالي موجود در داخل ديوارها اجرا گردند . • نياز كم به تجهيزات

    بدليل اينكه قطعات ساختماني سيستم LSF در قطعات سبك و قابل حمل توسط افراد ، به كارگاه منتقل مي گردد، لذا براي جابجايي و

    نصب اين سيستم نياز به ماشين آلات خاص نمي باشد . تجهيزات مورد نياز براي نصب اين سيستم محدود به يك سري تجهيزات پايه

    اي قابل حمل مي باشد . • نياز به فضاي كم كارگاهي بدليل تحويل قطعات ساختماني در زمان مقرر مورد نياز و نيز آماده بودن اغلب

    قطعات براي نصب ، فضاي بسيار محدودي براي نگهداري قطعات نياز بوده و انلاف مصالح نيز در حداقل ممكن مي باشد . بنابراين

    اجراي سيستم در سايتهاي كوچك ومحدود براحتي انجام مي گيرد . • ايمني در محل كارگاه بدليل سبك بودن قطعات ، نياز به تجهيزات

    و ماشين آلات خاص نبوده و سطح مورد نياز براي كار نيز در فضاي محدودي مي باشد ، لذا باعث مي گردد كه امنيت افراد و كاركنان به

    طور كامل در كارگاه تامين باشد . • كاهش هزينه ها علاوه بر مزيت هاي فوق كه باعث كاهش هزينه هاي اجرا ميگردد ، بدليل عملكرد

    حرارتي خوب سيستم LSF حجم موتورخانه و ظرفيت سيستم گرمايش و سرمايش كم شده و باعث كاهش در هزينه هاي سيستم

    هاي تاسيساتي مي گردد. براي ساكنين : • هزينه هاي بهره برداري كمتر سيستم LSF ، هزينه بهره برداري كمتر ي را به ساكنين

    تحميل خواهد كرد . به دليل دوام بالاي مصالح و نيز عملكرد حرارتي خوب اين سيستم، ساكنين هزينه كمتري را براي تعميرات و نيز

    سرمايش و گرمايش محيط ساختمان پرداخت خواهند نمود . • عملكرد صوتي خوب عايق ها ي صوتي موجود در سيستم LSF ، باعث

    كاهش شدت صوت ضربات (Impact Sound) و نيز عايق هاي صوتي تعبيه شده در فضاهاي داخلي ديوار باعث كاهش صوت منتقل

    شده در فضاهاي داخلي ساختمان مي گردند . در اين سيستم فضاهاي داخلي ساختمان داراي ارامش و راحتي بالايي مي باشند . •

    محيط داخلي سالم بدليل سازگار بودن مصالح مورد استفاده در اين سيستم با محيط زيست انساني ، و بي اثر بودن مصالح ، هيچگونه

    بخارات سمي در محيط وجود نخواهد داشت . با كنترل و مسدود نمودن روزنه هاي ورود هوا ، در اين سيستم كيفيت هواي داخلي

    ساختمان قابل كنترل و مطبوع مي باشد . مشكلاتي مانند جمع شدگي ، كپك زدگي بر روي اجزاي ديوارها ، در اين سيستم وجود

    نخواهد داشت . • مقاومت در برابر آتش تمام مصالحي كه در سيستم ساختماني LSF مورد استفاده قرار مي گيرد قابل اشتعال نبوده

    و داراي مقاومت بالا در برابر آتش مي باشند . سيستم هاي ساختماني LSF كليه ضوابط استانداردهاي معتبر را در زمينه عملكرد اتش

    بر آورد نموده و تائيديه هاي لازم در اين زمينه را دارا مي باشند . • مقاوم در برابر زلزله و طوفانهاي شديد تجربه هاي قبلي در طوفانها و

    زلزله هاي گذشته نشان مي دهد كه سازه هاي LSF ، داراي عملكرد بهتري در برابر بارهاي زلزله و طوفان نسبت به سيستم هاي

    ساختماني ديگر مي باشند . بدليل سبك بودن اين سيستم ساختماني ، نيروي زلزله كمتري به آن اعمال مي گردد . براي محيط

    زيست ( For the Sustainable Environment ) • مصالح كمتر و قابل بازيافت بودن اتلاف در هنگام ساخت ساختمان با سيستم LSF ،

    كمترين اتلاف در مصالح وجود دارد و در انتهاي عمر مفيد ساختمان نيز ، مصالح به كار برده شده در اين سيستم قابل بازيافت مي باشند

    . • ترافيك و حمل و نقل كمتر بدليل استفاده از مصالح پيش ساخته در اين سيستم و كوتاه بودن زمان نصب آن ، ترافيك و حمل و نقل

    كمتري در محل ساخت پروژه ايجاد خواهد شد .




    برگرفته شده : amard-co.com
    ویرایش توسط MaMaD agho : 10-21-2011 در ساعت 10:40 AM



    آرشیو برترین مطالب ، آموزش ها و مقالات انجمن مهندسی عمران


    ***
    در داوری در مورد دیگران
    عامه مردم، بی آنکه مزدی بگیرند ،
    اضافه کاری می کنند...!


  2. 6 كاربر زير به خاطر اين پست سودمند از raha mehr عزيز تشكر كرده اند:


  3. # ADS


  4. #2

    مـ ـحـ ـمـ ـد

    MaMaD agho آواتار ها


    رشته کارشناسی
    مهندسی عمران
    محل سکونت
    شیراز
    پوینت
    5,231
    نوشته های وبلاگ
    15
    ارسال تشكر
    17,620
    تشكر شده 4,813 بار در 1,032 پست

    پست ارسالی SAD

    سلام خدمت تمام عمرانیای گل !
    دیدم بخش گفتگو آزادمون تاپیک نداره ، گفتم یه تاپیک توش بزنیم !

    امروز پسرعمومو تو خیابون دیدم ، کلی با هم صحبت کردیم.
    بهم گفت احمد میدونی LSF چیه ؟ گفتم نه والا ! ! !
    بعد یه سری توضیحاتی به ما داد در رابطه با این LSF !
    منم دیدم چیز جالب و قشنگیه ، بیام اینجا بزارم در موردش گفتگو کنیم !
    اینجوری که پسرعموم گفت :
    یه سازه هایی هستن از جنس فک کنم گالوانیزه ! که یه شکل خاصی بهشون دادن و توی ساختمون جای دیوار میزارن !
    دیگه آجر و سیمان هم نمیخواد !
    توی نمای داخلی ساختمان هم یه چیزای نئوپان مانندی میزنن بهش ، بعدش دیگه اگه خواستن ، سفیدش میکنند ، که معمولا هم همین کارو میکنند !
    نمای خارجیشو نمیدونست.

    من که اولین بار بود در مورد این LSF میشنیدم !
    پسرعموم میگفت یکی جوشکاری داشته ، دیده پول این خوبه ، مغازه رو بسته اومده تو این کار !
    میبینید چقد آسون بوده ! یه جوشکار اومده شده این کاره !
    میگفت سختیش فقط خوندن نفشه ساختمونه ! یکی باید باشه بتونه نقشه رو بخونه و طبق نقشه کار کنه !

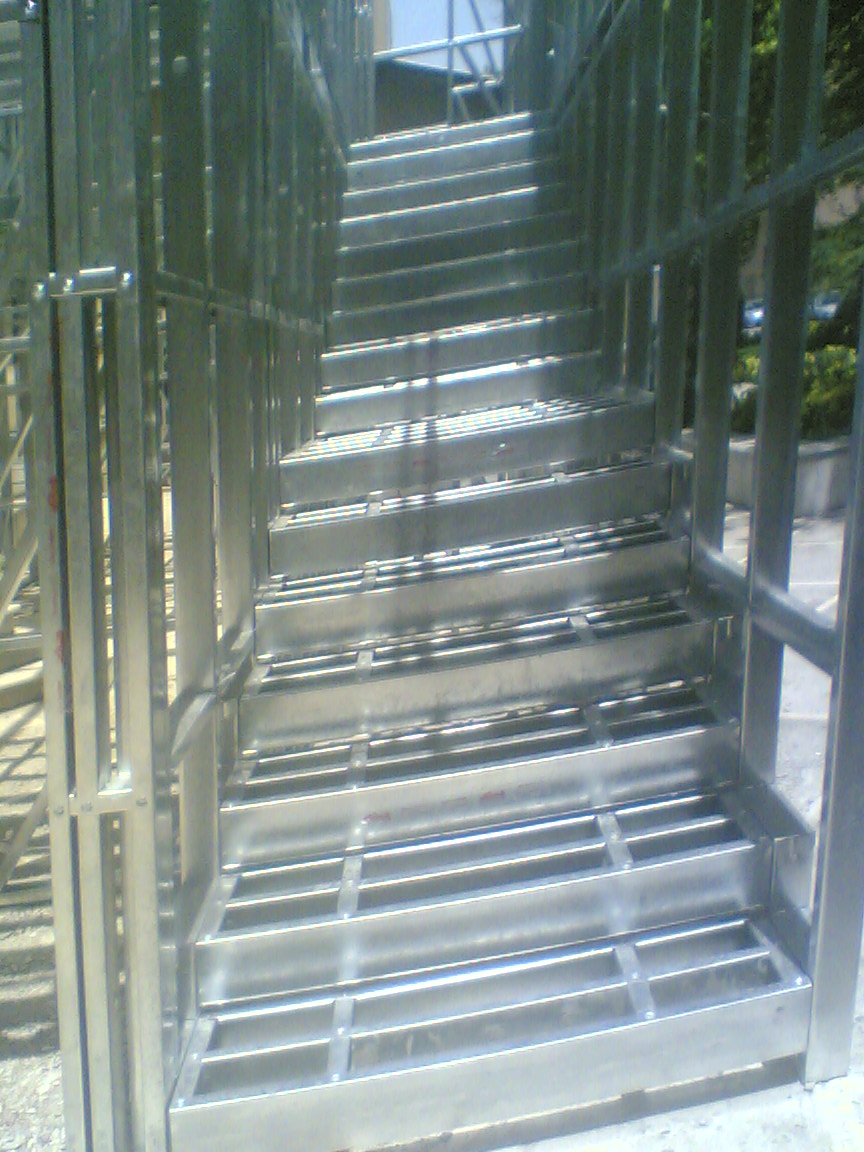

    الان یه سرچ زدم یه سری مطالب و عکس از این LSF گیر آوردم که براتون میزارم !
    راستی الان فهمیدم LSF مخفف : Light Steel Frame هست !






























    تکنولوژی LSF : در ساختمانهای رایج، سازه علی رغم طراحی پیشرفته ، معمولاً از اجرای ضعیفی در ایران برخوردار است . به این معنی که رفتار واقعی سازه در مواقع سرویس دهی با آنچه طراحی شده کاملاً متفاوت است. لذا نظارت دقیق بر کیفیت اجرا و تطابق با جزئیات محاسبه شده امری کاملا ضروری می باشد. از این رو ساختمانهای پیش ساخته شده در کارخانه به دلیل طی نمودن مراحل کنترل کیفیت و تولید مطابق با نقشه های محاسباتی ر فتار مناسب سازه را در مواقع سرویس دهی خواهد داشت . در این بین قابهای فولادی سبک ( LSF ) با کیفیت ساخت کارخانه ای و اتصالات ساده ، مطمئن، مستحکم و سریع از اهمیت ویژه ای برخوردار می باشند.
    [تنها کاربران قادر به مشاهده لینک ها هستند]






    L.S.F:
    سیستم سازه قاب های سبک فولادی یکی از مناسب ترین سیستم ساختمانی است که امروزه در جهان (انگلستان، امریکا، کانادا، استرالیا،ژاپن و...) مورد استفاده قرار می گیرد.نظر به اینکه ایران روی یکی از کمربندهای فعال زمین لرزه در جهان قرار دارد و با توجه به نیاز ساخت سالانه 5/1 میلیون واحد مسکونی برای تامین مسکن مورد نیاز کشور، لذا این سیستم با نسبت بهینه مقاومت به وزن با سرعت بالای اجرا از اولویت خاصی برخوردار است.
    سیستم F.S.L علاوه بر داشتن تائیدیه فنی توسط مرکز تحقیقات ساختمان ومسکن قابلیت طراحی ساختمان های سبک فولادی منطبق با تمامی آیین نامه های تخصصی و ساختمانی دنیا با اعمال بارهای ناشی از زلزله، باد، برف و کلیه ملاحظات مورد لزوم برای طراحی سازه ها و جزئیات مورد عمل در آنها و نیز تهیه دفترچه محاسبات و نقشه های مورد نیاز پروانه ساختمان شهرداری مقدور می نماید.
    اصلی ترین عامل در سازه قاب های سبک فولادی، مقاطع فولادی جدارنازک (S.G.L)می باشد.داشتن ضخامت یکنواخت در عرض مقاطع و استفاده از روش Forming Roll برای ساخت مقاطع باعث میگردد، تولید مقاطع در حجم بسیار بالا و با کیفیت مناسب و یکنواخت انجام گیرد.
    مزایای مقاطع فولادی جدارنازک :
    -انعطاف پذیری :
    این مقاطع می تواند به صورت اعضای تک و یا اینکه به صورت پانل های آماده شده در کارخانه، به سایت منتقل گردند.
    -بادوام :
    مقاطع فولادی جدارنازک در مقابل رطوبت،هجوم حشرات مقاوم بوده و چرخش، کج شدگی، جمع شدگی، جدادگی، ترک و خزش در آنها ایجاد نخواهد شد.
    -وزن سبک :
    مقاطع فولادی جدارنازک بدلیل سبک بودن به راحتی قابل حمل و جابجایی در محل کارگاه می باشد.
    -قوی بودن مقاطع :
    این مقاطع و سیستم به راحتی میتواند بالاترین نیروهای زلزله و باد را تحمل کند.
    -مقاوم در برابر آتش :
    مقاطع فولادی غیرقابل اشتعال میباشد، این مصالح نمی سوزد و باعث گسترش حریق در فضاهای مختلف ساختمان نمی گردد.
    -مقاومت :
    مقاطع فولادی جدارنازک سردنوردشده، در مقایسه با دیگر مصالح ساختمانی دارای بالاترین نسبت مقاومت به وزن می باشد.
    در روش قاب سبک فولادی مراحل کار ساخت سازه طبق نقشه های اسمبلی در کارخانه به کمک ماشین آلات تمام اتوماتیک صورت میگیرد، بدلیل استفاده از روش های تولید صنعتی ساختمان دقت ساخت مقاطع و سوراخکاری بسیار زیاد و زمان ساخت کوتاه بوده و این عمل سبب می شود رکورد سرمایه کاهش یافته و در بازگشت سرمایه تسریع شود


    مزایای سیستم F.S.L برای ساخت :
    -انعطاف در طراحی :
    در این سیستم امکانات نامحدودی را برای طراح جهت ارائه ایده های مختلف طراحی، ایجاد می نماید. لذا طراح میتواند از این سیستم در انواع پروژههای ساختمانی با کاربری های متنوع، بدون نیاز به تولید مقاطع ومصالح خاص، استفاده نماید.همچنین سطوح بیرونی ساختمان با سیستم F.S.L، میتواند با انواع مصالح نمایی که معمار پروژه میخواهد، پوشش داده شود.از نماهای قابل استفاده میتوان به مصالح بنایی وآجر، انواع سنگ های نما، نماهای آلومنیوم، نماهای چوبی، مصالح سرامیکی نماهای pvc و... اشاره نمود.در سطح داخلی ساختمان، پانل های گچی مستقیما بر روی المان های فولادی جدارنازک دیوارمتصل میگردند.
    -سرعت در اجرای سیستم :
    سیستم F.S.L، یک سیستم سریع و آسان بوده و بدون استفاده از نیروهای کاری با تخصص بالا قابل اجرا میباشد.وبدلیل سبک بودن اجزای سازه های فولادی سبک از سرعت بالایی برخوردار است. در این سیستم، اسکلت ساختمان یک طبقه 10 روز کاری و دو طبقه 15 روز کاری نصب می گردد.از طرفی این سیستم قابل نصب در تمام فصول سال و شرایط جوی می باشد. بطورکلی سرعت ساخت و ساز این روش 60 درصد سریع تر از ساخت با سیستم های رایج است.در زمان تهیه قطعات فولادی سوراخ کاری های لازم تعبیه می شود تا به راحتی شبکه تاسیسات را از داخل آن عبور میدهند، در این روش نصب تاسیسات از سرعت بالایی برخوردار میباشد.
    -نیاز کم به تجهیزات :
    بدلیل اینکه قطعات ساختمانی سیستم F.S.L سبک و برای افراد قابل حمل میباشد، لذا برای جابجایی این قطعات نیازی به استفاده از جرثقیل و لیفتراک نمی باشد.
    -نیاز به فضای کم کارگاهی :
    بدلیل تحویل قطعات ساختمانی در زمان مقرر و نیزآماده بودن اغلب قطعات برای نصب،فضای بسیار محدودی برای نگهداری قطعات نیاز بوده و اتلاف مصالح نیز در حداقل ممکن میباشد.
    -ایمنی در محل کارگاه :
    بدلیل سبک بودن قطعات، نیاز به تجهیزات و ماشین آلات خاص نبوده، لذا امنیت افراد و کارکنان بطور کامل در کارگاه تامین میشود.
    -کاهش هزینه ها :
    عملیات ساخت فونداسیون در این سیستم بسیار ساده و کم حجم تراز فونداسیون ساختمان های سنتی است تا جایی که هزینه ساخت فونداسیون 50% کاهش می یابد.
    در سیستم قاب سبک فولادی، فولاد مصرفی اسکلت کاهش چشمگیری دارد و حدودا به میزان 10 تا 15 کیلوگرم در مترمربع است.
    بدلیل دوام بالای مصالح این سیستم، سازه های F.S.L دارای عمر مفید 75 سال بوده و ساکنین هزینه کمتری را برای تعمیرات پرداخت می کنند.و با توجه به ویژگی های حرارتی و صرفه جویی در مصرف انرژی تا 25 درصد نسبت به سیستم های رایج، هزینه گرمایش و سرمایش محیط ساختمان کاهش می یابد.
    -عملکرد صوتی خوب :
    عایق های صوتی موجود در سیستم F.S.L، باعث کاهش شدت صوت و نیز عایق های صوتی تعبیه شده در فضای داخلی دیوار باعث کاهش صوت منتقل شده در فضاهای داخلی ساختمان میشوند.


    -محیط داخلی سالم :
    بدلیل سازگار بودن مصالح مورد استفاده در این سیستم با محیط زیست انسانی و بی اثر بودن مصالح، هیچگونه بخارات سمی در محیط وجود نخواهد داشت و مشکلاتی مانند جمع شدگی، کپک زدگی بر روی اجزا دیوارها، در این سیستم وجود نخواهد داشت.
    -مقاوم در برابر زلزله و طوفانهای شدید :
    تجربه های قبلی نشان می دهدکه سازه های F.S.L دارای عملکرد بهتری در برابر زلزله و طوفان نسبت به سیستم های دیگراست.
    بدلیل سبک بودن این سیستم ساختمانی، نیروی زلزله کمتری به آن اعمال میشوداز جمله عوامل دیگر در پایداری سیستم F.S.L در برابر زلزله میتوان به موارد زیر اشاره کرد :
    **رفتار مناسب با توجه به شکل پذیری فولاد
    **اتصالات مکانیکی استاندارد
    **دیوار و سقف های مهاربندی شده
    **اتصال مطمئن به فونداسیون
    -برای محیط زیست :
    در هنگام ساخت ساختمان با سیستم F.S.L کمترین اتلاف در مصالح وجود دارد و در انتهای عمر مفید سازه نیز مصالح به کاربرده شده در این سیستم قابل بازیافت می باشد.(صنعت سبز)
    -ساختمان های قابل اجرا با سیستم F.S.L
    *انبوه سازی تا 2طبقه
    *ساختمان های چند واحدی
    *دفاتر و ساختمان های تجاری کوچک
    *ساختمان های ورزشی و آموزشی
    *واحدهای صنعتی
    *احداث نیم طبقه در داخل بناهای با ارتفاع زیاد
    *توسعه تعداد طبقات بر روی پشت بام ساختمان های موجود
    *فضاهای کاربردی پیش ساخته مثل سرویس های بهداشتی
    - ماشین آلات مورد نیاز در کارگاه :
    دریل، تفنگ شلیک میخ، بالابرهاو...
    -شیوه اجرای سقف و بام در نظام ساختاری F.S.L :
    -خرپاهای سقفی -نظام تیرریزی مصالح



    مراحل ساخت خانه هاي پيش ساخته:
    نام مرحله متريال مورد استفاده
    اجراي فونداسيون شناژي ميلگردهاي طولي و فونداسيون نواري با ابعاد پايين
    اجراي اسكلت فولاد گالوانيزه سرد نوردشدهLSF
    اجراي پوشش سقف پانل هاي سيماني (Fiber cement board) + تركيب با مصالح سنتي و كلاسيك
    نصب پانل هاي پوشش خارجي فايبرسمنت يا فوم بتن
    نصب لايه عايق حرارتي، رطوبتي و صوتي پشم سنگ، فوم پلي استايرن ضدحريق و پوشش نهايي مطابق روش كلاسيك
    نصب پانل هاي پوشش داخلي فايبرسمنت، گچ برگ
    اجراي عمليات تاسيسات الكترونيكي و مكانيكي كليه تاسيسات اين سيستم مي تواند بصورت عبور از فضاي خالي (داكت) قابل دسترسي باشد
    نصب درب و پنجره UPVC، آلومينيومي، چوبي و ...
    عمليات نازك كاري كليه اين عمليت مطابق با روش هاي معمول انجام شده



    اجزای LSF :
    سازه هایLSF بصورت پانل تولید شده و اجزای هر پانل عبارتند از :
    Stud: اعضای قائم باربر Track : اعضای همبند قاب
    Joist: اعضای خمش سقف Flat Strap: اعضای باربر جانبی
    و همچنین اتصالات این سیستم به صورت پیچهای خودکار و جوش CO2 در شرایط کارخانه ای میباشد.
    طراحی:
    جهت طرح درست و مناسب سازه LSF ضروری است سازه به صورت سه بعدی و با دقت بالا به همراه تمام جزئیات مدل شود این کار توسط نرم افزار اختصاصی FRAME BUILDER شرکت genesis به عنوان یکی از پیشرفته ترین نرم افزارهای طراحی سازه در دنیا دارای مشخصه های بارز طراحی حرفه ای به همراه ارائه جزئیات اجرایی در کلیه ساختمانها می باشد . نرم افراز فوق کلیه اطلاعات ، نقشه ها و راهکارهای لازم را به منظور بهبود عملیات اجرایی ساختمان و همچنین صرفه اقتصادی مطلوب دراستفاده از فریم های ساخته شده از فولاد سبک LSF را در اختیار مجریان ، مشتریان و بهره برداران قرار می دهد .

    [IMG]file:///C:/Users/Blackpc/AppData/Local/Temp/msohtmlclip1/01/clip_image002.gif[/IMG]


    پس از ایجاد مدل سه بعدی ( مجازی ) از ساختمان مورد نظر ، قاب بندی مناسب براساس محاسبات و اصول مهندسی صورت می گیرد و سپس نقشه های تولید و نصب پانل ها با در نظر گرفتن تمامی جزئیات و ملاحظات مهندسی بطور مشخص تهیه می گردد .
    نقشه ها به گروه های مختلف به شرح ذیل تقسیم می شوند :
    1- نقشه دیوارها و سقف ها واتصالات مربوطه شامل اندازه اعضای سازه ای ، ضخامت ورقها ، فواصل اعضاء ، محل دیوارهای باربر و غیر باربر ، جزئیات اتصالات و ملاحظات مربوط به نکات آیین نامه ای .
    2- نقشه بام و خر پاها ( در صورت لزوم ) و اتصالات مربوطه شامل نقشه های تولید خرپاها ، بادبندی بام ها ، اتصالات و نکات آیین نامه ای .


    آزمایشات انجام شده:
    در راستای بررسی رفتارهای واقعی اعضاء جدار نازک ، بویژه در بحث کمانشهای کلی و جزئی ، ضروری است نتایج آزمایشگاهی در دسترس باشد. شرکت genesis این آزمایشات را به تفصیل انجام داده است که نمونه هایی از آن به شرح ذیل است :
    آزمایش خمشی اعضا :
    اعضاء خمشی می بایست به لحاظ مکانیزم خرابی و کمانش های بخش فشاری بررسی شوند.

    منحنی بار-تغییر شکل پانل سقفی تحت آزمایش خمش


    آزمایش فشاری اعضا :
    اعضاء محوری باربر در معرض کمانش های کلی و جزئی هستند که می بایست مکانیزم آنها به تفصیل بررسی شود.

    بررسی کمانش عضو فشاری تحت حالت های مختلف مهاربندی
    ...آواتارم نشان دهنده ی احساسیست که در لیان پرتال نسبت به خودم دارم...
    : دی

  5. 4 كاربر زير به خاطر اين پست سودمند از MaMaD agho عزيز تشكر كرده اند:


اطلاعات موضوع

کاربرانی که در حال مشاهده این موضوع هستند

در حال حاضر 1 کاربر در حال مشاهده این موضوع است. (0 کاربران و 1 مهمان ها)

موضوعات مشابه

  1. [خبر] عرضه دوربين 12 مگاپيکسلي فوق سبك
    توسط Eternal در انجمن متفرقه
    پاسخ: 0
    آخرين نوشته: 07-08-2011, 04:01 PM
  2. پاسخ: 0
    آخرين نوشته: 07-07-2011, 10:20 PM
  3. پاسخ: 0
    آخرين نوشته: 07-06-2011, 10:52 AM
  4. از ميدان هاي كهن تا فلكه هاي امروزي
    توسط Alireza در انجمن شهرسازی
    پاسخ: 3
    آخرين نوشته: 05-12-2011, 07:05 PM
  5. ارزيابي فوايد و هزينه هاي پروژه هاي فناوري اطلاعات
    توسط Alireza در انجمن کتابخانه مجازی صنایع
    پاسخ: 0
    آخرين نوشته: 09-18-2010, 02:45 PM

User Tag List

کلمات کلیدی این موضوع

Bookmarks

مجوز های ارسال و ویرایش

  • شما نمیتوانید موضوع جدیدی ارسال کنید
  • شما امکان ارسال پاسخ را ندارید
  • شما نمیتوانید فایل پیوست کنید.
  • شما نمیتوانید پست های خود را ویرایش کنید
  •
stats online
